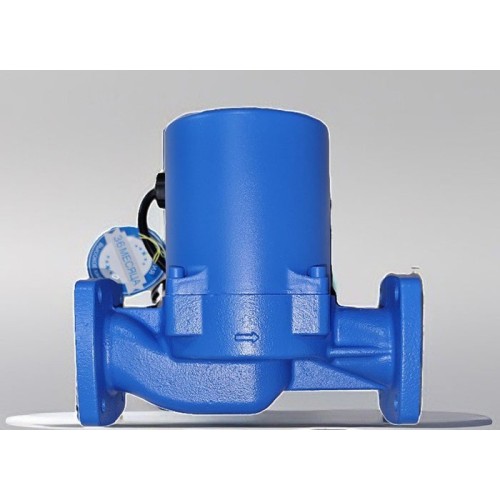

Бесшумный циркуляционный насос DN 40 ZRS40/16F-250-0.75kw Pro

Назначение и особенности модели ZRS40/16F-250-0.75kw Pro

Фланцевый бесшумный насос ZRS40/16F-250-0.75kw Pro предназначен для принудительного перемещения теплоносителя в закрытых контурах отопления, технологических линиях и инженерных системах зданий. Модель рассчитана на работу с чистыми неагрессивными жидкостями, включая подготовленную воду для отопительных контуров. Оборудование подходит для частных домов, коммерческих объектов, небольших производственных помещений, административных зданий и котельных.

Циркуляционный агрегат устанавливают там, где естественного движения жидкости недостаточно для равномерного прогрева радиаторов, коллекторов, теплообменников или удаленных ветвей. Правильно подобранный насос поддерживает расчетный расход, снижает риск завоздушивания и помогает стабилизировать температуру во всех помещениях. Благодаря трем скоростям пользователь может адаптировать режим работы к фактической гидравлике объекта.

Модель ZRS40/16F-250-0.75kw Pro имеет монтажную длину 250 мм, фланцевое подключение DN40, максимальный напор 16 м и производительность до 14,9 м³/ч. Номинальная мощность составляет 0,75 кВт, питание осуществляется от однофазной сети 220 В. Корпус выполнен из чугуна, рабочие элементы рассчитаны на продолжительную эксплуатацию при температуре перемещаемой среды до плюс 110 градусов.

Ключевые характеристики

Практическая ценность для системы отопления

Данный насос рассчитан на контуры с заметным гидравлическим сопротивлением, где требуется уверенный напор и увеличенный запас производительности. Он уместен в системах с протяженными магистралями, несколькими этажами, большим количеством отопительных приборов, смесительными узлами, теплообменниками и распределительными гребенками. Фланцевое присоединение обеспечивает надежную фиксацию на трубопроводе и упрощает обслуживание при плановой замене оборудования.

Для владельца объекта особенно важна стабильность режима. Когда циркуляция рассчитана корректно, котлы работают в более предсказуемом диапазоне, радиаторы получают необходимый объем теплоносителя, а расход энергии не увеличивается из-за постоянной работы на предельной нагрузке. Поэтому подбор циркуляционного оборудования следует выполнять с учетом длины труб, диаметра магистралей, числа поворотов, арматуры, фильтров, теплообменников и требуемого расхода.

Конструкция с мокрым ротором способствует тихой работе. Перемещаемая среда одновременно участвует в охлаждении и смазке подвижных частей, поэтому важно исключить сухой ход и обеспечить полное заполнение корпуса жидкостью перед запуском. Такой принцип распространен среди циркуляционных решений разных классов, включая оборудование grundfos, однако конкретные параметры всегда необходимо сравнивать по техническому паспорту, а не только по внешнему виду.

Где применяется оборудование

• Индивидуальные системы отопления частных домов и таунхаусов.
• Котельные с радиаторными контурами и косвенными теплообменниками.
• Коллекторные схемы отопления с несколькими независимыми ветвями.
• Теплые полы при использовании подходящей насосно-смесительной группы.
• Небольшие коммерческие объекты: офисы, магазины, мастерские, склады.
• Системы рециркуляции технической воды при соблюдении рабочих параметров.
• Технологические участки, не требующие применения специальных химически стойких материалов.

Нельзя использовать агрегат как погружные устройства, дренажные станции или канализационные установки. Его назначение отличается от задач, которые решают погружные, дренажные и канализационные решения. Для отвода загрязненной среды, стоков, абразивных частиц либо воды с волокнистыми включениями выбирают специализированные насосные комплексы. Несоответствие среды техническим требованиям приводит к ускоренному износу рабочих элементов и может стать причиной отказа в гарантийном обслуживании.

Почему важны напор, расход и правильная настройка

Выбор по одной мощности некорректен. Мощность показывает потребление электроэнергии и косвенно характеризует возможности электродвигателя, но не заменяет гидравлический расчет. Основными величинами остаются расход теплоносителя и напор, необходимый для преодоления сопротивления конкретного контура. Если выбрать недостаточно производительный агрегат, удаленные приборы будут прогреваться слабо. Избыточная производительность тоже нежелательна: она способна вызвать шум в клапанах, повышенное энергопотребление и неравномерное распределение потока.

На корпусе предусмотрены три скорости. Начинать рекомендуется с минимального значения, достаточного для уверенной работы всех ветвей. После выхода системы на расчетную температуру проверяют прогрев радиаторов, разницу температур подачи и обратной линии, отсутствие посторонних звуков и стабильность давления. При необходимости режим повышают постепенно. Такой подход помогает получить комфорт без неоправданных затрат.

В маркировке присутствует обозначение 40, указывающее на типоразмер присоединения. Такое решение ориентировано на магистрали с существенным расчетным расходом. Значение 40 необходимо учитывать вместе с параметрами фланцев, ответных соединений, прокладок и межосевым расстоянием крепежа. Нельзя заменять фланцевую модель резьбовой без проверки всей обвязки: совпадение производительности не гарантирует совместимость по монтажу.

Рекомендации по подбору

1. Определите тепловую нагрузку здания и требуемый расход теплоносителя.
2. Рассчитайте сопротивление наиболее протяженной ветви с учетом труб, фитингов и арматуры.
3. Проверьте монтажную длину 250 мм и соответствие фланцев существующей обвязке.
4. Сравните рабочее давление системы с допустимым значением до 10 бар.
5. Убедитесь, что температура жидкости не превысит установленный предел.
6. Предусмотрите фильтр грубой очистки перед входом в корпус.
7. Выберите скорость после заполнения, удаления воздуха и пробного запуска.

Для проектов, где используются несколько насосов, важно согласовать их рабочие точки. Параллельная и последовательная установка требует отдельного расчета, а попытка увеличить подачу простым добавлением второго агрегата без анализа схемы может ухудшить балансировку. При проектировании крупных объектов рекомендуется привлекать специалиста по инженерным системам, особенно если в контуре присутствуют котлы высокой мощности, буферные емкости, гидравлические разделители или автоматика погодозависимого регулирования.

Материалы и ресурс

Корпус из чугуна устойчив к нагрузкам, характерным для стационарных отопительных контуров. Материал хорошо переносит рабочее давление при соблюдении требований по качеству теплоносителя и монтажу. Внутренние элементы не должны контактировать с агрессивными растворами, нефтепродуктами, морской водой либо жидкостями с твердыми частицами. Для продления срока службы следует поддерживать чистоту контура и своевременно обслуживать фильтры.

Перед установкой важно промыть новые трубопроводы от окалины, стружки, остатков герметика и строительной пыли. В старых системах полезно оценить состояние теплоносителя и наличие шлама. Загрязнения способны ухудшить вращение ротора, увеличить шум и сократить ресурс. Наличие сетчатого фильтра перед оборудованием является практичной мерой защиты, но фильтр необходимо регулярно очищать.

В паспорте изделия следует сверить направление потока, положение вала, допустимый диапазон температуры окружающей среды и требования к электрическому подключению. Питание через отдельную защитную линию, корректное заземление и применение автомата с подходящими характеристиками повышают безопасность эксплуатации. Работы с электрикой и подключением должен выполнять квалифицированный специалист.

Монтаж фланцевого исполнения

Перед монтажом систему отключают, охлаждают и освобождают от давления. Запорную арматуру рекомендуется установить до и после корпуса: это позволяет проводить обслуживание без полного слива теплоносителя. Между фланцами применяют подходящие прокладки, а крепеж затягивают равномерно крест-накрест. Перекосы недопустимы, поскольку они создают дополнительные нагрузки и могут привести к течи.

Монтажное положение выбирают так, чтобы вал двигателя находился горизонтально. Клеммная коробка должна оставаться доступной для подключения, осмотра и дальнейшего обслуживания. Нежелательно располагать устройство в самой нижней точке, где вероятно накопление осадка. После заполнения системы удаляют воздух, проверяют герметичность соединений и только затем выполняют кратковременный пуск.

Размер 40 на присоединении не отменяет необходимости сверять фактическую геометрию существующего узла. Различия в стандарте фланцев, толщине прокладок и расстоянии между ответными поверхностями могут повлиять на качество установки. Если ранее применялось оборудование другого бренда, следует проверить не только посадочные размеры, но и положение клеммной коробки, направление потока и доступность запорной арматуры.

Условия эксплуатации и обслуживание

Регулярное обслуживание обычно не требует сложных операций. В начале отопительного сезона рекомендуется осмотреть соединения, убедиться в отсутствии подтеков, проверить давление, очистить фильтр и оценить отсутствие вибраций. Если после длительного простоя агрегат не запускается, не следует многократно подавать питание: необходимо проверить наличие теплоносителя, состояние электропитания и отсутствие механической блокировки.

Посторонний шум может быть связан с воздухом в контуре, слишком высокой скоростью, загрязненным фильтром, неверным монтажным положением или гидравлическим дисбалансом. Устранение причины обычно эффективнее замены оборудования. Для систем с несколькими ветвями полезна балансировка: она помогает направить расчетный расход к каждому потребителю и снизить нагрузку на циркуляционных узлах.

При подготовке к сезонному простою важно исключить замерзание воды внутри труб и корпуса. Для неотапливаемых помещений используют допустимый теплоноситель либо обеспечивают защиту системы от отрицательных температур. Запрещается включать оборудование при отсутствии жидкости. Сухой ход не относится к нормальным условиям использования и способен повредить внутренние компоненты.

Оформление заказа, доставка и оплата

Товар доступен для заказа через каталог компании TIM-com Россия. Перед добавлением в корзину рекомендуется повторно сверить артикул ZRS40/16F-250-0.75kwPro, характеристики подключения, монтажную длину и требуемый напор. Для сложных объектов менеджер поможет уточнить совместимость с трубопроводной обвязкой, фильтрами, запорной арматурой и остальным оборудованием.

Доставка организуется по России через транспортные компании и службы перевозки. Москва и другие крупные города могут обслуживаться курьерскими вариантами при наличии соответствующего тарифа. Для тяжелых заказов срок и стоимость определяются после проверки габаритов, веса и адреса получателя. Упаковка должна сохраняться до осмотра при получении: это поможет корректно зафиксировать состояние товара при перевозке.

Оплата возможна банковской картой, через систему быстрых платежей либо безналичным переводом по счету для юридических лиц и индивидуальных предпринимателей. После подтверждения заказа менеджер предоставит необходимые документы и согласует условия отгрузки. Ценовая политика компании предусматривает отдельные предложения для оптовых покупателей, монтажных организаций и постоянных партнеров.

На изделие распространяется гарантия производителя при соблюдении требований паспорта, правил подключения и условий эксплуатации. Гарантия не покрывает повреждения, вызванные неправильным монтажом, работой без жидкости, загрязнением контура, превышением давления, недопустимой температурой или самостоятельным вмешательством в конструкцию. Сохраняйте документы о покупке и акт монтажа, если установка выполнялась подрядной организацией.

Проверка совместимости перед покупкой

Чтобы оборудование работало эффективно, до оформления заказа необходимо проверить несколько параметров. Сопоставьте расчетную подачу с потребностями объекта, убедитесь в достаточном напоре, измерьте расстояние между фланцами и уточните электрические условия. Отдельно оцените качество теплоносителя, наличие грязевика, воздухоотводчиков и запорных кранов. Такая подготовка снижает риск дополнительных расходов и задержек при монтаже.

• Проверьте, подходит ли присоединение 40 к существующему трубопроводу.
• Уточните необходимость замены прокладок, крепежа и ответных фланцев.
• Оцените состояние фильтра и всей трубопроводной арматуры.
• Сверьте допустимое давление с фактическими параметрами объекта.
• Убедитесь в наличии свободного места для обслуживания.
• Проверьте правильность направления движения теплоносителя.
• Подготовьте систему к заполнению и удалению воздуха после установки.

Решение для стабильной работы инженерного контура

Модель ZRS40/16F-250-0.75kw Pro сочетает фланцевое исполнение, значительный напор, три скорости и рабочие параметры, востребованные в отопительных схемах с повышенным сопротивлением. Это оборудование целесообразно выбирать для объектов, где требуется контролируемая подача теплоносителя, надежное крепление на магистрали и возможность настройки режима в зависимости от нагрузки.

При корректном подборе и профессиональном монтаже агрегат поддерживает равномерное распределение тепла, помогает оптимизировать работу котельной и делает эксплуатацию системы более предсказуемой. Для получения консультации по наличию, срокам поставки, документам и условиям для оптовых клиентов обратитесь к специалистам TIM-com Россия перед оформлением заказа.

Расширенные рекомендации по проектированию отопительного контура

Эффективность отопления зависит не только от характеристик выбранного оборудования, но и от грамотной схемы всей обвязки. В расчет принимают теплопотери здания, мощность источника тепла, тип радиаторов, длину трубопроводов, диаметр магистралей, количество контуров, расположение коллекторов и особенности регулирования. Если система проектируется без учета этих факторов, даже качественный товар не обеспечит ожидаемую равномерность прогрева.

Для объектов с несколькими этажами или значительной площадью важно разделять контуры по функциональному назначению. Отдельные ветви могут обслуживать радиаторное отопление, теплые полы, бойлер косвенного нагрева, вентиляционные калориферы или вспомогательные теплообменники. Такое решение позволяет точнее регулировать температуры, снижает риск перегрева отдельных зон и упрощает сервисное обслуживание оборудования.

При использовании твердотопливных, газовых или электрических котлы должны работать в режимах, предусмотренных производителем. Неправильно организованный расход теплоносителя способен вызвать частые включения горелки, образование конденсата, перегрев теплообменника или нестабильную температуру обратной линии. Для сложных объектов применяют гидравлические разделители, буферные емкости, смесительные клапаны и автоматику, согласованную с проектом.

Элементы надежной инженерной системы

• Запорная арматура до и после рабочего узла для удобного обслуживания.
• Фильтр грубой очистки для защиты внутренних деталей от механических загрязнений.
• Автоматические и ручные воздухоотводчики в верхних точках трубопроводов.
• Расширительный бак с правильно рассчитанным предварительным давлением.
• Предохранительная группа, манометр и средства контроля температуры.
• Балансировочная арматура на ветвях с различной гидравлической нагрузкой.
• Теплоизоляция труб, проходящих через неотапливаемые помещения.
• Электрическая защита, заземление и отдельная линия питания.

Особое внимание следует уделить фильтрации. Частицы ржавчины, окалина, песок, остатки льна, герметика и металлической стружки часто остаются в новых либо реконструированных трубопроводах. Они ухудшают проходное сечение, создают шум, повышают сопротивление и могут затруднить работу ротора. Грязевик необходимо устанавливать по направлению потока, а его сетку очищать после первого запуска и далее по фактическому состоянию системы.

Если отопление уже эксплуатировалось много лет, перед заменой оборудования полезно выполнить промывку. Внутри старых труб и радиаторов могут накапливаться шлам, продукты коррозии и отложения. Простая замена одного узла не устраняет эти проблемы. Чистый теплоноситель, рабочий фильтр и регулярный контроль давления заметно продлевают ресурс всей инженерной инфраструктуры.

Настройка рабочих режимов

Три скорости позволяют выбрать режим, соответствующий фактической потребности объекта. При первом запуске обычно выбирают среднее положение, затем анализируют прогрев помещений и поведение контуров. Если дальние радиаторы остаются холодными, а температура обратной линии слишком низкая, возможно увеличение скорости после проверки фильтра, удаления воздуха и положения балансировочных клапанов.

Максимальный режим не всегда является оптимальным. Избыточный расход способен привести к шуму воды в термостатических клапанах, свисту в узких участках, повышению потребления электричества и нарушению балансировки. Уменьшение скорости часто дает более тихую работу, если теплоноситель при этом достигает всех приборов. Правильная регулировка основана на измерениях, а не на субъективном ощущении тепла у одного радиатора.

Рабочая точка определяется пересечением характеристики оборудования и сопротивления конкретной сети. При закрытии термостатических клапанов сопротивление меняется, поэтому системы с автоматическим регулированием требуют особенно внимательной настройки. В некоторых случаях оправдана установка перепускного клапана или применение решений с электронным управлением. Конкретный вариант выбирают после оценки схемы, тепловой нагрузки и режима работы котельной.

Признаки правильной настройки

• Радиаторы прогреваются равномерно по этажам и удаленным помещениям.
• Нет постоянного шума, гула, вибрации и ударов в трубопроводах.
• Температура подачи и обратной линии соответствует проектному режиму.
• Котлы не работают с частыми короткими включениями.
• Давление остается стабильным после полного удаления воздуха.
• Фильтр не засоряется слишком быстро после плановой очистки.
• На соединениях отсутствуют следы влаги и подтеков.

Безопасность подключения и первого пуска

Перед первым включением необходимо убедиться, что система полностью заполнена, давление соответствует рабочему режиму, а воздух удален через предусмотренные точки. Нельзя запускать оборудование при закрытой арматуре либо при отсутствии жидкости. Перед подачей питания проверяют целостность кабеля, наличие защитного заземления и соответствие напряжения требованиям технического паспорта.

Подключение к сети 220 В выполняют через защитную автоматику. Кабель не должен касаться горячих поверхностей, острых кромок или влажных участков. Клеммная коробка должна быть надежно закрыта. При необходимости изменения положения коробки следует руководствоваться паспортом изделия и выполнять операции только при отключенном электропитании.

После пуска контролируют герметичность фланцев, температуру корпуса, отсутствие нехарактерных звуков и стабильность расхода. Если оборудование издает треск, гул либо не запускается, не нужно продолжать многократные попытки включения. Причиной может стать воздух, загрязненный фильтр, неверное положение ротора, проблемы электропитания или механическое препятствие внутри контура. Диагностику проводят после отключения питания и сброса давления.

Совместимость с трубопроводами и арматурой

Фланцевое соединение рассчитано на надежную установку в стационарных магистралях. При подборе ответных деталей важно учитывать условный проход, стандарт сверловки, рабочее давление, тип прокладки и длину болтов. Размер 40 относится к параметрам подключения, однако окончательную совместимость определяют по фактическим габаритам и документации на обвязку.

Чугунный корпус требует аккуратного монтажа без перекосов. Не допускается использовать трубопровод как рычаг для выравнивания фланцев или затягивать крепеж неравномерно. Такие действия могут повредить прокладку, вызвать течь или создать напряжение в корпусе. Опоры труб следует размещать так, чтобы вес магистрали не передавался на оборудование.

На участках с высокой температурой применяют прокладки и уплотнительные материалы, рассчитанные на соответствующий режим. При обслуживании не рекомендуется повторно использовать деформированные уплотнения. После сборки соединения опрессовывают в соответствии с правилами для конкретной системы, затем проводят визуальный осмотр и пробный запуск.

Отличия от других типов оборудования

В каталоге компании представлены разные категории оборудования. Бытовые модели обычно выбирают для компактных контуров с умеренным расходом. Более производительные фланцевые решения рассчитаны на протяженные магистрали и повышенное сопротивление. Погружные устройства используют для скважин, колодцев и резервуаров; дренажные предназначены для удаления чистой или слабозагрязненной воды; канализационные применяются для стоков с включениями. Каждая категория имеет собственную конструкцию, материалы и ограничения.

Нельзя заменять инженерные устройства друг другом только по совпадающей мощности. Например, дренажные варианты рассчитаны на другую среду и часто имеют иную защиту от загрязнений. Погружные агрегаты работают при полном нахождении в жидкости, а оборудование отопительного контура монтируется непосредственно на трубопровод. Насосные станции предназначены для поддержания давления в системах водоснабжения и обычно включают дополнительные элементы управления.

При сравнении с grundfos, а также с изделиями других брендов, рекомендуется сопоставлять не только цену. Важны напор, подача, монтажная длина, материал корпуса, предел температуры, тип присоединения, электрические параметры, наличие сервисной поддержки и условия гарантии. Аналог должен быть совместим с конкретной системой по всем значимым характеристикам.

Как продлить срок службы оборудования

Стабильная работа во многом зависит от качества монтажа и состояния теплоносителя. Поддерживайте чистоту воды, своевременно очищайте фильтры, проверяйте давление и не допускайте длительной работы с воздухом внутри корпуса. Если объект используется сезонно, перед началом отопления необходимо выполнить осмотр, удалить воздух из радиаторов и убедиться, что все запорные краны находятся в рабочем положении.

В период длительного простоя полезно периодически включать оборудование на короткое время, если это допускается условиями эксплуатации системы. Такая профилактика уменьшает вероятность заклинивания после сезона. При риске отрицательных температур контур необходимо защитить от замерзания: слить воду либо использовать разрешенный теплоноситель. Выбор состава должен соответствовать рекомендациям производителей котлов, труб и арматуры.

Не допускайте попадания в систему агрессивных жидкостей, масел, растворителей и веществ с высоким содержанием абразивных примесей. Они могут повредить уплотнения, внутренние поверхности и рабочие механизмы. При появлении течи, сильной вибрации или нестабильного нагрева лучше остановить систему и провести диагностику, не дожидаясь серьезной неисправности.

Типичные ошибки при эксплуатации

1. Включение до заполнения трубопроводов и удаления воздуха.
2. Установка без фильтра на старую загрязненную систему.
3. Монтаж с вертикальным положением вала вопреки требованиям паспорта.
4. Применение неподходящих прокладок при высокой температуре.
5. Работа с закрытыми кранами на подаче или обратной линии.
6. Выбор максимальной скорости без расчета и балансировки.
7. Использование для загрязненных стоков, дренажа или канализации.
8. Подключение без заземления и защитной автоматики.

Документы, гарантия и контроль качества

При покупке необходимо сохранить кассовый или товарный документ, гарантийные сведения, технический паспорт и документы на монтаж, если работы выполняла специализированная организация. Гарантия действует при соблюдении правил подключения, допустимых параметров жидкости, температуры, давления и электрического питания. Повреждения, вызванные неправильной установкой, загрязнением системы, механическим воздействием или работой без теплоносителя, не относятся к производственным недостаткам.

Компания придерживается прозрачного подхода к поставкам. Оригинальный товар сопровождается необходимыми данными для идентификации и подбора. Перед получением рекомендуется осмотреть упаковку, проверить отсутствие заметных повреждений, сверить модель и комплектацию. При доставке транспортной компанией желательно зафиксировать внешнее состояние груза до подписания документов о приемке.

Для организаций доступна безналичная оплата по счету. Это удобно для монтажных бригад, управляющих компаний, строительных организаций и торговых партнеров. При крупных поставках менеджеры компании помогут сформировать заказ, подобрать сопутствующее оборудование, согласовать отгрузку и подготовить закрывающие документы. Политика работы с оптовыми клиентами предусматривает индивидуальные условия в зависимости от состава заказа.

Доставка по России

Доставка выполняется в Москва, регионы России, Беларусь и Казахстан с учетом габаритов, веса и выбранной транспортной службы. Небольшие заказы могут направляться до пункта выдачи либо курьером, а крупные партии — через перевозчиков, работающих с паллетированными грузами. Точный срок зависит от склада, адреса получателя, графика перевозчика и состава заказа.

После подтверждения наличия менеджер согласует способ отправки, стоимость перевозки и условия выдачи. Для сохранности оборудования при транспортировке рекомендуется проверять упаковку при получении. Если обнаружены внешние повреждения, необходимо отметить это в документах перевозчика до завершения приемки. Такой порядок помогает быстрее урегулировать вопросы по грузу.
